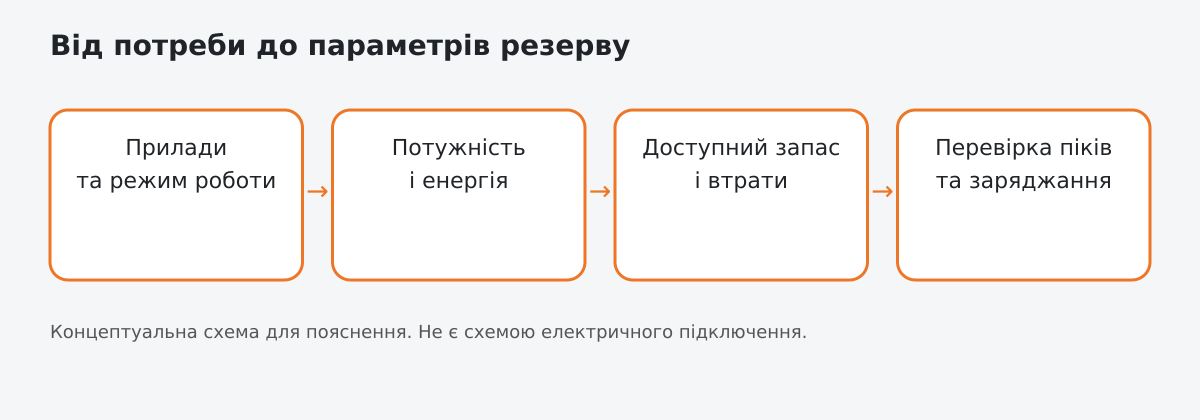

Зображення ілюстративне.
Для розрахунку резервного живлення потрібні дві різні відповіді: яке навантаження система витримає одночасно та скільки енергії витратить за потрібний час. Перша відповідь визначає вимоги до інвертора й батарейного струму, друга — потрібний запас у кВт·год. Якщо змішати ці поняття, навіть дороге обладнання може не виконати очікувану задачу.
Наведена нижче методика допомагає підготувати вихідні дані для фахівця. Вона не замінює електротехнічний проєкт. Значення навантажень та коефіцієнтів у прикладах умовні: їх потрібно замінити результатами вимірювань і даними конкретних моделей.
Крок 1. Складіть перелік споживачів
Для кожного приладу запишіть потужність, кількість і час роботи в межах одного відключення. Для пристроїв із змінним споживанням бажано оцінити саме енергію за типовий період. Вимірювання має проводитися безпечно; відкривати щит або вимірювати струми на силових з’єднаннях самостійно не потрібно.
Наприклад, ноутбук може заряджатися інтенсивніше на початку, а потім споживати менше. Насос працює періодично, а освітлення вмикають лише ввечері. Якщо помножити максимальні паспортні значення всіх пристроїв на дванадцять годин, результат може суттєво завищити потребу. Якщо взяти лише найменше споживання, автономності може забракнути.
Додайте до списку обладнання, про яке легко забути: оптичний термінал, комутатор, охоронну систему, автоматику та живлення самого резервного комплексу. Для офісу уточніть, чи резерв потрібен на всю зміну або лише для коректного завершення роботи.
Крок 2. Порахуйте енергію навантаження
Для стабільного навантаження розрахунок простий: енергія, кВт·год = середня потужність, кВт × час, год. Для різних приладів окремі витрати додають. Потужність у ватах перед множенням потрібно поділити на тисячу.
Умовний набір квартири споживає в середньому 200 Вт, тобто 0,2 кВт. Тоді приладам потрібно:
- На 4 години: 0,2 × 4 = 0,8 кВт·год.
- На 8 годин: 0,2 × 8 = 1,6 кВт·год.
- На 12 годин: 0,2 × 12 = 2,4 кВт·год.
Це енергія на стороні навантаження. Номінальна енергія батареї має бути більшою, оскільки не весь її запас доступний для використання, а перетворення та робота системи мають втрати.
Крок 3. Врахуйте доступний запас і втрати
Для попереднього підбору можна застосувати формулу: номінальна енергія батареї = енергія навантаження ÷ частка доступного заряду ÷ коефіцієнт доставки енергії. Частка доступного заряду залежить від початкового рівня та нижньої межі, погодженої для конкретної АКБ.
Лише для цього навчального прикладу візьмемо доступну частку 80% і сумарний коефіцієнт доставки 85%. Останній умовно враховує перетворення й власне споживання системи при цьому навантаженні. Отримаємо:
- 4 години: 0,8 ÷ 0,80 ÷ 0,85 ≈ 1,18 кВт·год.
- 8 годин: 1,6 ÷ 0,80 ÷ 0,85 ≈ 2,35 кВт·год.
- 12 годин: 2,4 ÷ 0,80 ÷ 0,85 ≈ 3,53 кВт·год.
Не сприймайте 80% і 85% як універсальні норми. При малому навантаженні власне споживання інвертора може помітно впливати на результат. В іншому проєкті його зручніше рахувати окремо, але тоді не слід враховувати ту саму втрату вдруге. Температуру, старіння й необхідний додатковий резерв також уточнюють окремо.
Крок 4. Перевірте одночасну та пускову потужність
Припустімо, середнє споживання квартири становить 200 Вт. Коли вмикається потужний прилад, фактичне навантаження на короткий час стає значно більшим. Саме тому інвертор не підбирають за середнім значенням із розрахунку енергії.
Перевіряють найбільше очікуване одночасне навантаження, вимоги двигунів, допустиму тривалість перевантаження й обмеження батареї. Ват-години описують запас, а вати — темп його використання. Для обладнання, де важливі вольт-ампери, потрібно врахувати також відповідний номінал ДБЖ і характеристики навантаження. Методики підбору Eaton та APC окремо розглядають потужність навантаження й потрібний час резерву.
Приклад для невеликого офісу
Припустімо, десять робочих місць споживають у середньому по 80 Вт, мережеве обладнання — 100 Вт, освітлення — 100 Вт. Разом це 1 кВт. За чотири години потрібно 4 кВт·год для приладів. Із тими самими умовними коефіцієнтами номінальний запас становить 4 ÷ 0,80 ÷ 0,85 ≈ 5,88 кВт·год.
У цьому прикладі немає кондиціонерів, кухонної техніки, лазерних принтерів і серверної. Додавання будь-якої з цих груп змінить результат. Сценарій корисний не як готова специфікація, а як зрозуміла форма розмови з постачальником: у пропозиції видно, які саме навантаження враховані.
Крок 5. Перевірте відновлення заряду
Запас енергії на дванадцять годин не допоможе нескінченно, якщо між відключеннями система повертає лише частину витраченого. Складіть добовий баланс: скільки кВт·год пішло на навантаження, скільки можна відновити від доступного джерела та скільки часу для цього є.
Реальний заряд обмежують інвертор, BMS батареї, температура, налаштування та потужність вводу після побутових споживачів. Планування має включати також гірший розумний сценарій, наприклад довше відключення або скорочене вікно заряджання. Це підстава обговорити додатковий запас чи інший режим роботи, а не самостійно підвищувати струмові обмеження.
Поширені запитання
Чому не можна порівнювати лише ампер-години?
Без напруги ці цифри неповні. Для номінальної оцінки енергії використовують В × А·год = Вт·год. Після цього перевіряють доступну частку енергії та умови паспортного вимірювання.
Чи достатньо одного добового рахунку за електроенергію?
Він допомагає оцінити загальне споживання, але не показує піки та критичні навантаження. Для резерву потрібен профіль конкретного періоду й перелік приладів, які справді працюватимуть.
Який запас закласти на старіння?
Єдиної цифри для всіх систем немає. Її узгоджують з урахуванням вимог до автономності, гарантійних умов, температури й планованого строку експлуатації. Не варто замінювати цю перевірку довільним відсотком.
Перевірка готового розрахунку: у ньому мають бути окремо зазначені кВт навантаження, кВт·год енергії, години роботи, припущення про втрати та час відновлення заряду. Без цих п’яти пунктів порівнювати комплекти складно.
Джерела та перевірка
Технічні джерела перевірено 19 жовтня 2026 року. Наведені розрахунки є навчальними прикладами; остаточні характеристики та сумісність перевіряють за документацією конкретного обладнання.
