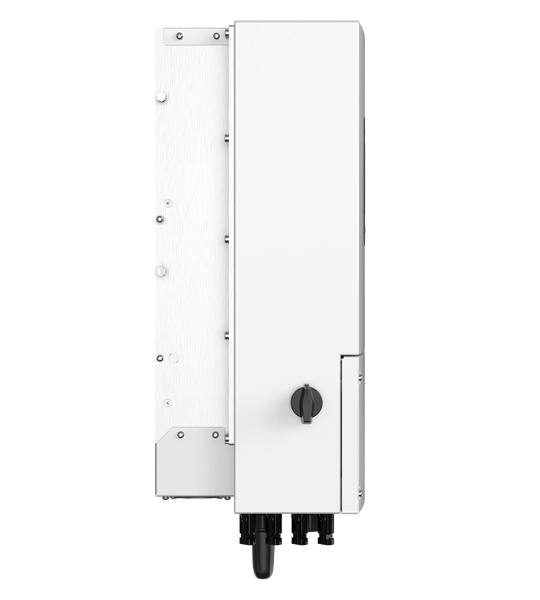

Гібридний інвертор Solis S6-EH1P5K-L-PLUS 5 кВт, 1 фаза

Solis S6-EH1P5K-L-PLUS — однофазний гібридний інвертор потужністю 5 кВт для домашньої сонячної станції з резервним живленням. Він керує енергією від панелей, мережі та низьковольтної батареї. Пасивне охолодження без вентилятора особливо доречне, коли технічне приміщення розміщене неподалік житлових кімнат.

Два MPPT працюють у межах 90–435 В. Максимальна напруга сонячного входу — 500 В, струм одного трекера — 16 А. Виробник рекомендує сонячне поле до 10 кВт, а максимальна використовувана потужність PV становить 8,0 кВт. Окремі трекери допомагають під’єднати групи панелей з різними умовами освітлення, зберігаючи потрібну кількість стрінгів і допустимий струм.

Батарейний порт підтримує 40–60 В і струм до 112 А. При переході на резерв час перемикання одиночного інвертора становить менше 10 мс. Короткочасна потужність EPS сягає 10 кВА на 10 секунд за достатньої віддачі АКБ. Для системи із шістьма паралельними пристроями діють окремі правила з інструкції; час перемикання в паралельній конфігурації може відрізнятися.

Природне охолодження зменшує кількість рухомих деталей, проте потребує вільного простору навколо корпуса. Для навантажень із двигунами враховуйте пускові струми та можливості батареї. Наявність короткого пікового режиму не дозволяє тримати інвертор під подвійним навантаженням постійно. Резервні лінії підключають за проєктною схемою.

Додаткові технічні дані

• Рекомендована встановлена потужність PV, Вт: 10000.
• Кількість стрінгів на MPPT: 1 / 1.
• Струм короткого замикання одного MPPT, А: 20.
• Перемикання на резерв: <10 мс одиночний; <20 мс паралельний.
• Паралельна робота, інверторів: 6.
• Максимальний струм транзиту, А: 40.

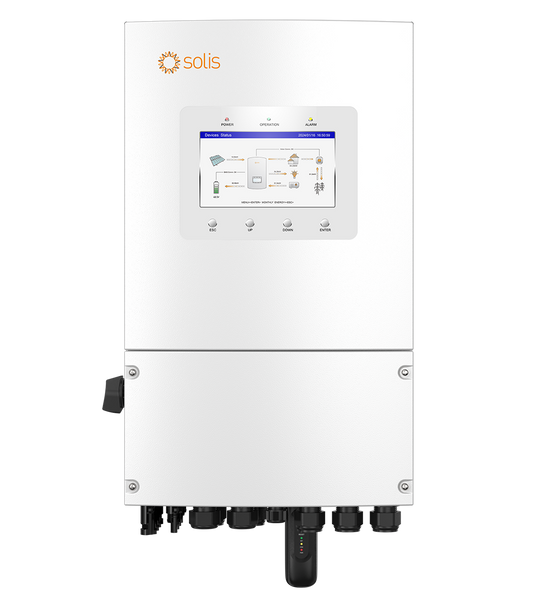

• Дисплей: 7-дюймовий LCD.
• Температура роботи, °C: −25…+60.
• Висота встановлення до, м: 3000.
• Рівень шуму, дБ: <40.
• Моніторинг: Wi-Fi / LAN / Bluetooth; 4G — опція.

Підбір системи починають зі списку споживачів, їхньої одночасної потужності та пускових струмів. Потім визначають потрібну корисну енергію батареї й конфігурацію сонячного поля. Так можна узгодити всі компоненти та уникнути ситуації, коли можливості інвертора обмежує замалий акумулятор.

Підключення виконують за інструкцією виробника з відповідним захистом, заземленням і сервісними відступами. Після монтажу перевіряють напрямок вимірювання енергії, зв’язок із батареєю та роботу обраних режимів. Налаштування мережевих параметрів має відповідати умовам підключення об’єкта.

Ціна стосується одного інвертора. Сонячні панелі, акумулятори, комутаційне обладнання та монтажні роботи формують окрему комплектацію. Її підбирають під умови об’єкта, потрібний режим резервування й сумісність усіх компонентів.

Параметри для підбору

• Кількість фаз: 1.
• Номінальна потужність, кВт: 5.
• Максимальна потужність PV, Вт: 8000.
• Кількість MPPT: 2.
• Максимальний ККД, %: 96.2.
• Ступінь захисту: IP66.
• Максимальна напруга PV, В: 500.
• Вхідний струм MPPT 1, А: 16.
• Вхідний струм MPPT 2, А: 16.
• Вхідний струм одного MPPT, А: 16.
• Номінальна напруга АКБ, В: 48.
• Пускова напруга PV, В: 90.
• Мінімальна напруга АКБ, В: 40.
• Максимальна напруга АКБ, В: 60.
