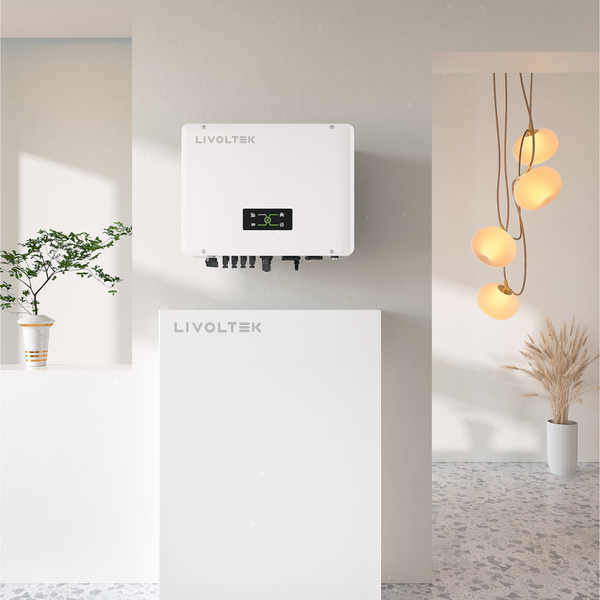

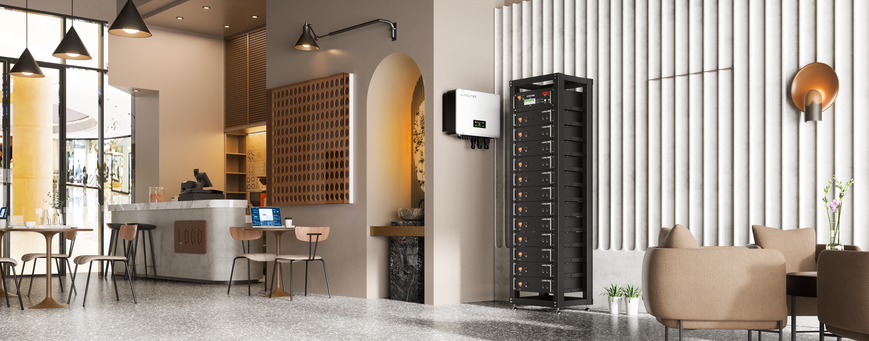

Зображення в інтер’єрі є візуалізацією. Акумулятори та інше додаткове обладнання на зображеннях не входять у вартість цього інвертора. Розміщення та сумісність обладнання визначаються проєктом.

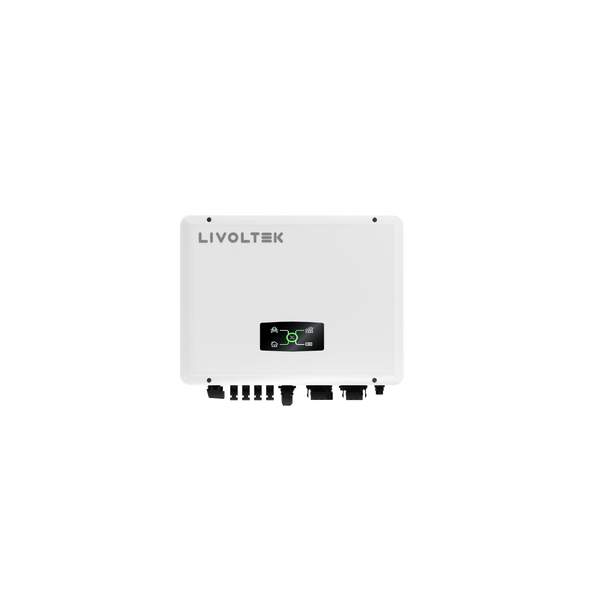

Livoltek HP3-10KD2 — трифазний гібридний інвертор потужністю 10 кВт для сонячної станції та резервного живлення. Він поєднує роботу фотомодулів, мережі й сумісного високовольтного акумулятора. Два незалежні MPPT дозволяють підключати окремі групи панелей із різними умовами освітлення.
Допустима потужність панелей становить до 20 кВт, але це не збільшує номінальну вихідну потужність інвертора. Для кожного стринга перевіряють напругу холостого ходу на морозі, робочий діапазон MPPT та струм. Резервний вихід EPS розрахований на 10 кВт і допускає 11 кВт протягом 10 секунд за умов, визначених паспортом.
Інвертор працює з літієвими батареями 100–700 В; підтримку конкретної BMS перевіряють перед комплектуванням. На фото системи з акумуляторами показано приклади встановлення. Акумулятори до ціни цієї картки не входять. Параметри наведено за паспортом HP3 D2 редакції 202608V1.
Технічні параметри
- Тип: Гібридний.
- Кількість фаз: 3.
- Номінальна потужність, кВт: 10.
- Максимальна потужність PV, Вт: 20000.
- Кількість MPPT: 2.
- Максимальний ККД, %: 98.2.
- Європейський ККД, %: 97.9.
- Ступінь захисту: IP65.
- Максимальна напруга PV, В: 1000.
- Вхідний струм MPPT 1, А: 32.
- Вхідний струм MPPT 2, А: 16.
- Пускова напруга PV, В: 180.
- Мінімальна напруга АКБ, В: 100.
- Максимальна напруга АКБ, В: 700.
- Мінімальна напруга MPPT, В: 150.
- Максимальна напруга MPPT, В: 950.
- Максимальний струм заряду, А: 50.
- Максимальний струм розряду, А: 50.
- Пікова потужність EPS, кВт: 11.
- Тривалість пікової потужності, с: 10.
- Максимальна вихідна потужність, кВт: 10.
- Маса, кг: 26.
- Габарити, мм: 540 × 470 × 210 (Ш × В × Г).
- Охолодження: Природна конвекція.
- Монтаж: Настінний.
- Інтерфейси зв’язку: Wi-Fi; DO; DI; RS485; CAN (BMS).
- Клас напруги АКБ: Високовольтна.
- Вихідна напруга, В: 380/400/415.
- Підтримувані АКБ: Сумісні літієві високовольтні акумулятори.
- Номінальна напруга PV, В: 600.
- Стринги за MPPT: 2+1.
- Струм КЗ за MPPT, А: 40/20.
- Максимальна вхідна потужність AC, Вт: 21000.
- Максимальний вхідний струм AC, А: 31.
- Максимальний вихідний струм AC, А: 15.2.
- Повна вихідна потужність, кВА: 10.
- Частота, Гц: 50/60.
- Діапазон частоти мережі, Гц: 45–55 / 55–65.
- Номінальна потужність EPS, кВт: 10.
- Номінальний струм EPS, А: 14.5.
- Напруга EPS, В: 220/380; 230/400; 240/415.
- THDi / THDv: <3% / <3%.
- Коефіцієнт потужності: Близько 1; регулювання 0,8 випередження — 0,8 відставання.
- Робоча температура, °C: −25…+60.
- Індикація: LED та застосунок.
- Паралельне підключення до, шт.: 10.
- Захист від перенапруг AC/DC: SPD типу II.
- AFCI: Опція.
Під час підбору системи визначають сумарне навантаження й окремо перевіряють пускові струми насосів, компресорів та іншої техніки. Ємність батареї обирають за потрібним часом резервування. Приєднання резервних споживачів і мережі виконує фахівець за схемою виробника. Корпус монтують вертикально на придатній стіні, залишаючи простір для охолодження та сервісного доступу. Після монтажу перевіряють зв’язок BMS, напрямок вимірювання лічильника й налаштування пріоритетів живлення.
