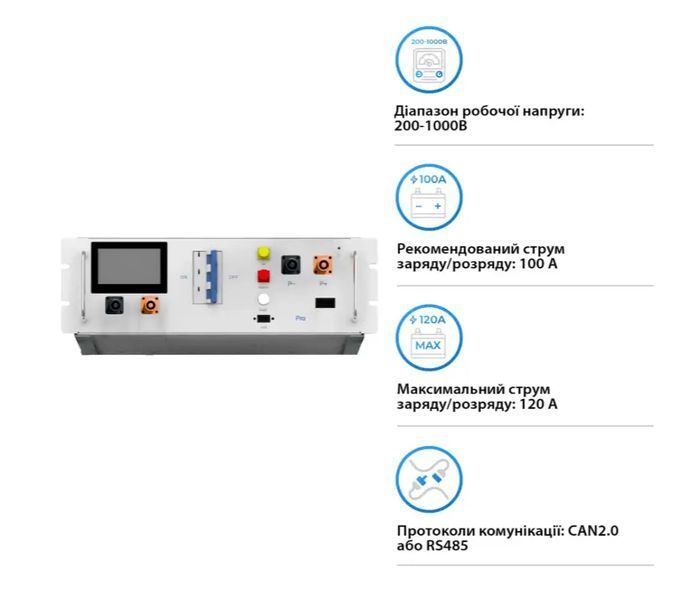

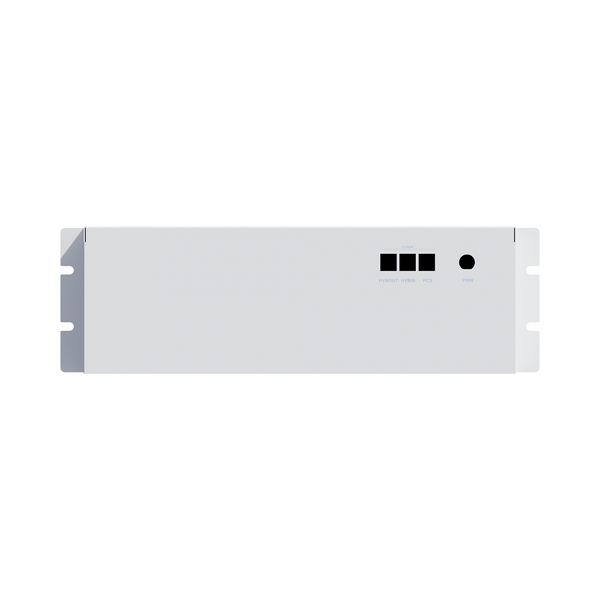

Deye BOS-G-PDU-2 — високовольтний блок керування батарейним кластером серії BOS-G Pro. Він об’єднує контроль і силове підключення акумуляторних модулів у системі накопичення енергії. Це окремий компонент батарейної установки, який сам по собі не накопичує енергію та не замінює акумулятор або інвертор.
Пристрій працює в діапазоні 200–1000 В постійного струму. Номінальний струм заряду й розряду становить 100 А, максимальний — 120 А за умовами виробника. Для зовнішнього живлення керування зазначено 12 В із допуском ±2% та струм 4,15 А. Ці параметри потрібні для правильного проєктування кластера та погодження з силовим перетворювачем.
BOS-G-PDU-2 використовують із сумісними модулями BOS-G Pro за схемою виробника. Кількість батарей визначає напругу й енергію всієї системи, тому ці характеристики не можна приписувати самому контролеру. Перед замовленням перевіряють покоління батарей, модель інвертора, версію зв’язку BMS і конфігурацію стійки. Батареї, стійка й інвертор не входять у ціну блока.
Корпус IP20 призначений для захищеного технічного простору. Блок встановлюють у сумісну батарейну стійку, залишаючи доступ до індикації та роз’ємів. Не слід використовувати його як універсальний BMS для довільно зібраного акумулятора: підключення, адресація модулів та запуск виконуються за документацією BOS-G Pro.
Під час проєктування перевіряють мінімальну й максимальну напругу батарейного ланцюга в усьому робочому діапазоні заряду. Номінальна напруга сама по собі не показує граничних значень. Також перевіряють допустимі струми контролера, модулів, з’єднувальних кабелів та інвертора.
Монтаж високовольтної системи виконує підготовлений фахівець. Перед запуском потрібні перевірка полярності, захисту, адресації та обміну даними. Порядок увімкнення і вимкнення беруть з інструкції конкретної системи; довільна заміна контролера на інше покоління неприпустима.
Цей блок потрібен для складання або обслуговування сумісного батарейного кластера. Він не додає кіловат-годин до системи. Запас енергії визначають установлені акумуляторні модулі, а потужність — узгоджені обмеження всіх елементів силового тракту.
Параметри для підбору
- Серія: BOS-G Pro.
- Клас напруги: Високовольтна.
- Робоча напруга мін., В: 200.
- Робоча напруга макс., В: 1000.
- Номінальний струм заряду, А: 100.
- Номінальний струм розряду, А: 100.
- Максимальний струм заряду, А: 120.
- Максимальний струм розряду, А: 120.
- Інтерфейси: CAN; RS485.
- Монтаж: У батарейну стійку BOS-G Pro.
- Ступінь захисту: IP20.
- Габарити, мм: 440 × 150 × 570 (Ш × В × Г).
- Маса, кг: 19.
- Маса приблизна: Так.
- Робоча температура мін., °C: -20.
- Робоча температура макс., °C: 65.
- Система керування: BMS / PDU.
- Кількість модулів мін., шт.: 5.
- Кількість модулів макс., шт.: 16.
Для завершеної системи до контролера додають сумісні акумуляторні модулі та силовий перетворювач. Кількість модулів у проєкті визначається окремо. Під час підбору запасу енергії враховують навантаження, потрібний час резерву, допустиму глибину розряду та втрати перетворення. Контролер узгоджують із цією конфігурацією.
